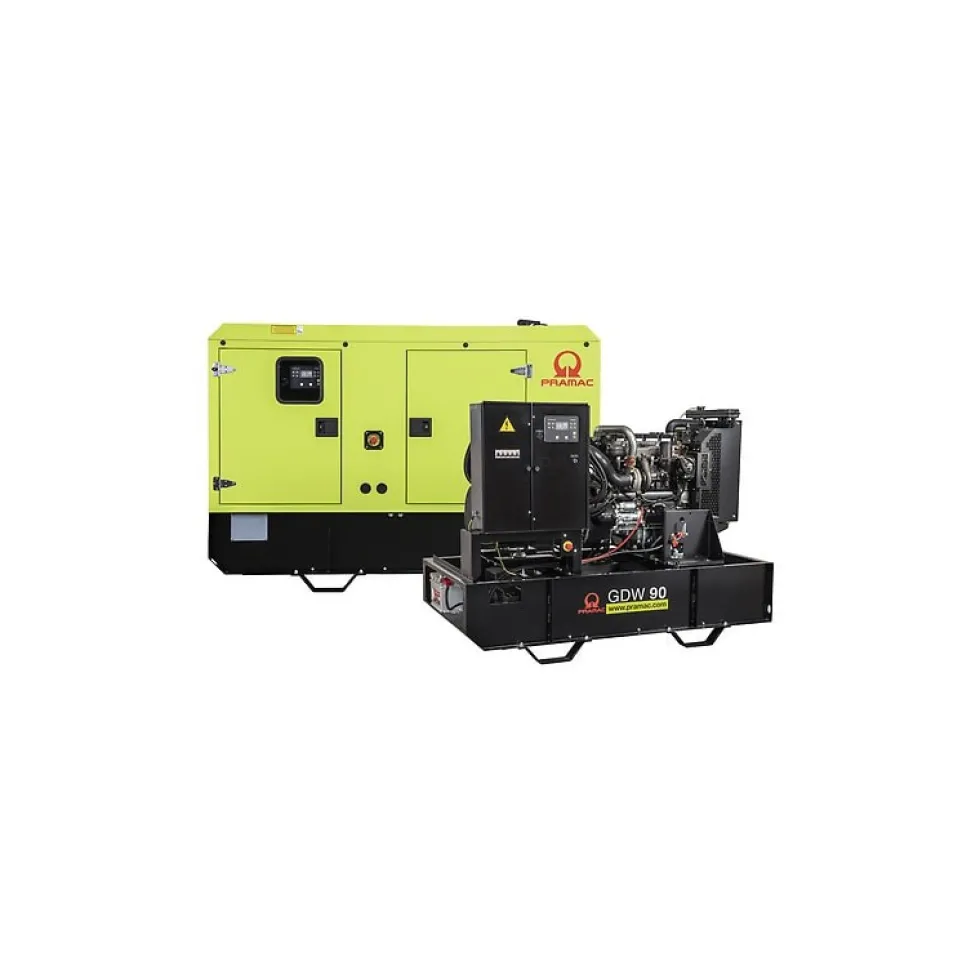

Pramac Elverk GDW90I/FNE MA ACP LTS, inbyggt/ljudisolerat, 3-fas, diesel

Ljudisolerat elverk som passar utmärkt som reservkraftelverk. Elverket har G2 klass enligt ISO 8528-5:2013.

Elverket är försett med en driftsäker Ivecomotor och generator från Mecc Alte med robust mekanisk konstruktion som möjliggör enkel åtkomst till anslutningar och rutinmässigt underhåll.

Nyckeldata

• Effekt, max (ESP): 90.8 kVA
• Effekt, max (ESP): 72.6 kW
• Effekt, kontinuerlig (PRP): 82.5 kVA
• Effekt, kontinuerlig (PRP): 66.0 kW
• Spänning: 400/231 V
• Frekvens: 50 Hz
• Effektfaktor: 0.8 cos ϕ
• Faser: 3

Utförande och konstruktion

• Ramen till elverket är tillverkad av svetsad stålprofil
• Generatorn och motorn är monterad på rejält tilltagna motorfästen för att minimera vibrationerna
• Rörliga och roterande delar är skyddade mot oavsiktlig kontakt
• Det finns en jordningspunkt på elverket där alla metalldelar kan jordas
• Väderbeständig kapsling av galvaniserad plåt avsedd att skydda elverket från korrosion och väder
• Ljudisolerat utförande med högkvalitativt isolerande material och ljuddämpare möjliggör den låga ljudnivån
• Stora sidodörrar bidrar till att enkelt få åtkomst vid service och underhåll
• Dörrarna är utrustade med låsbara handtag

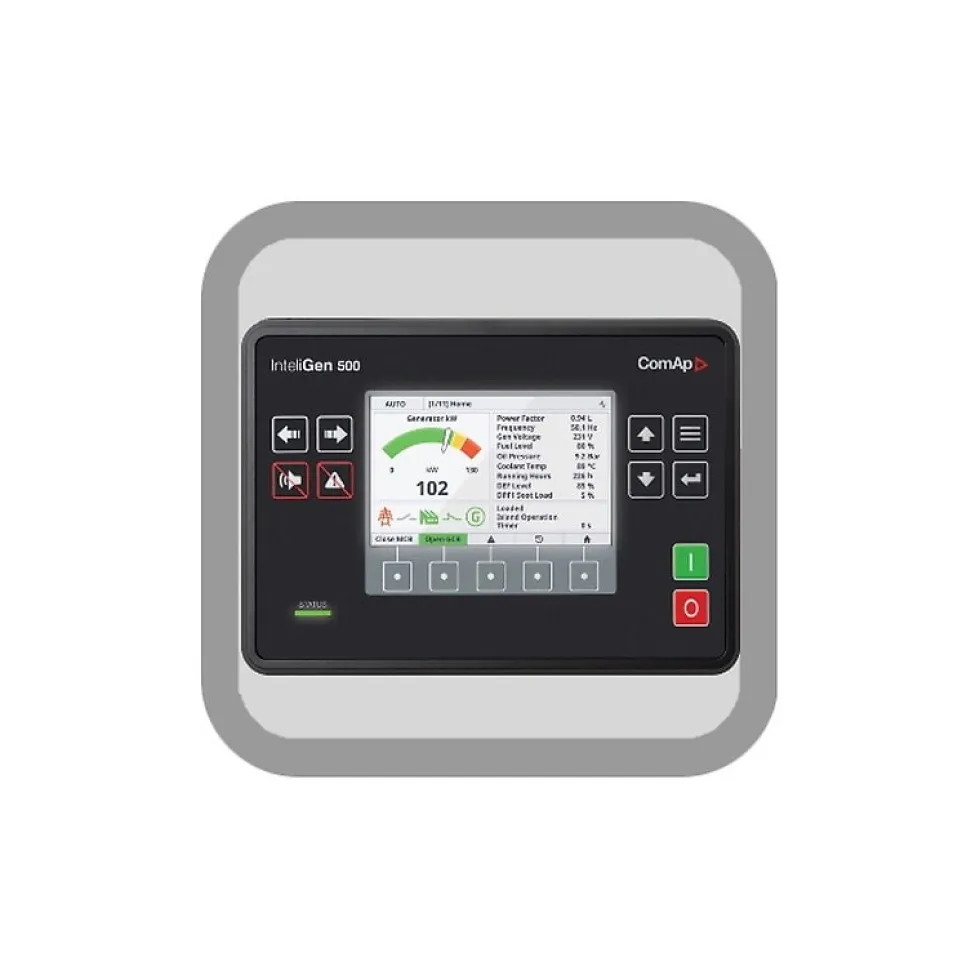

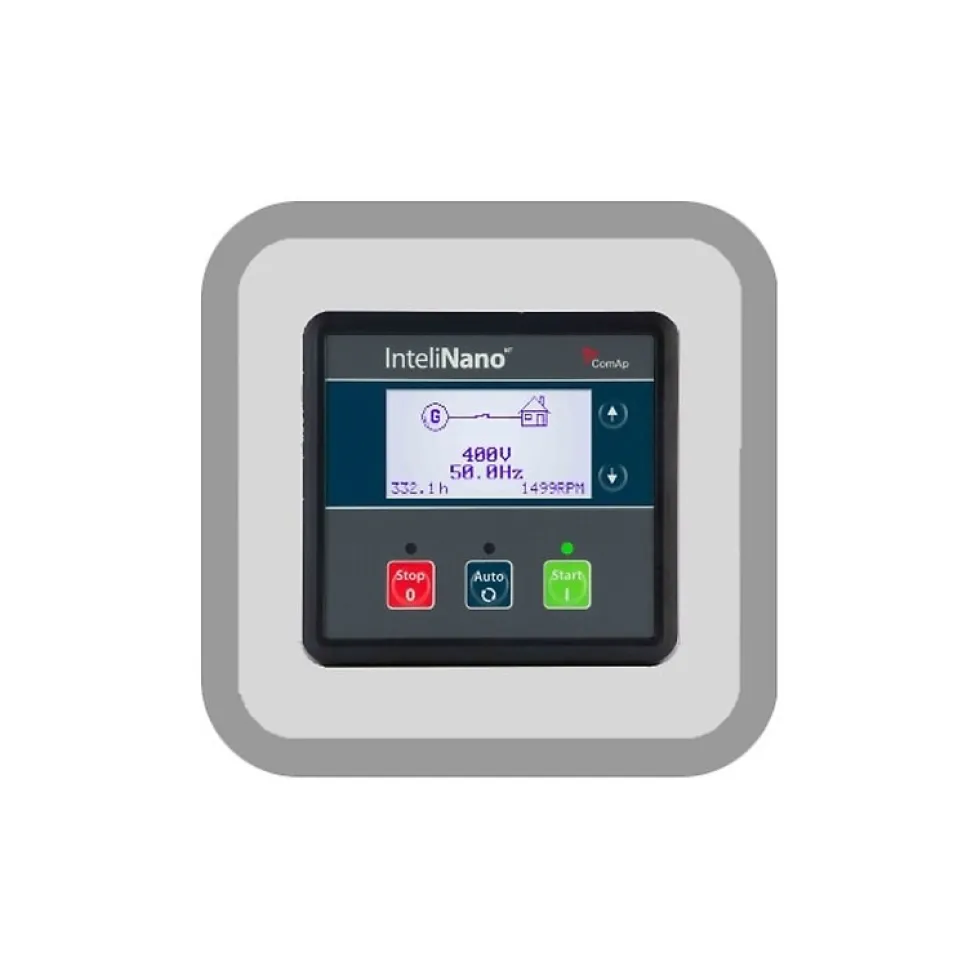

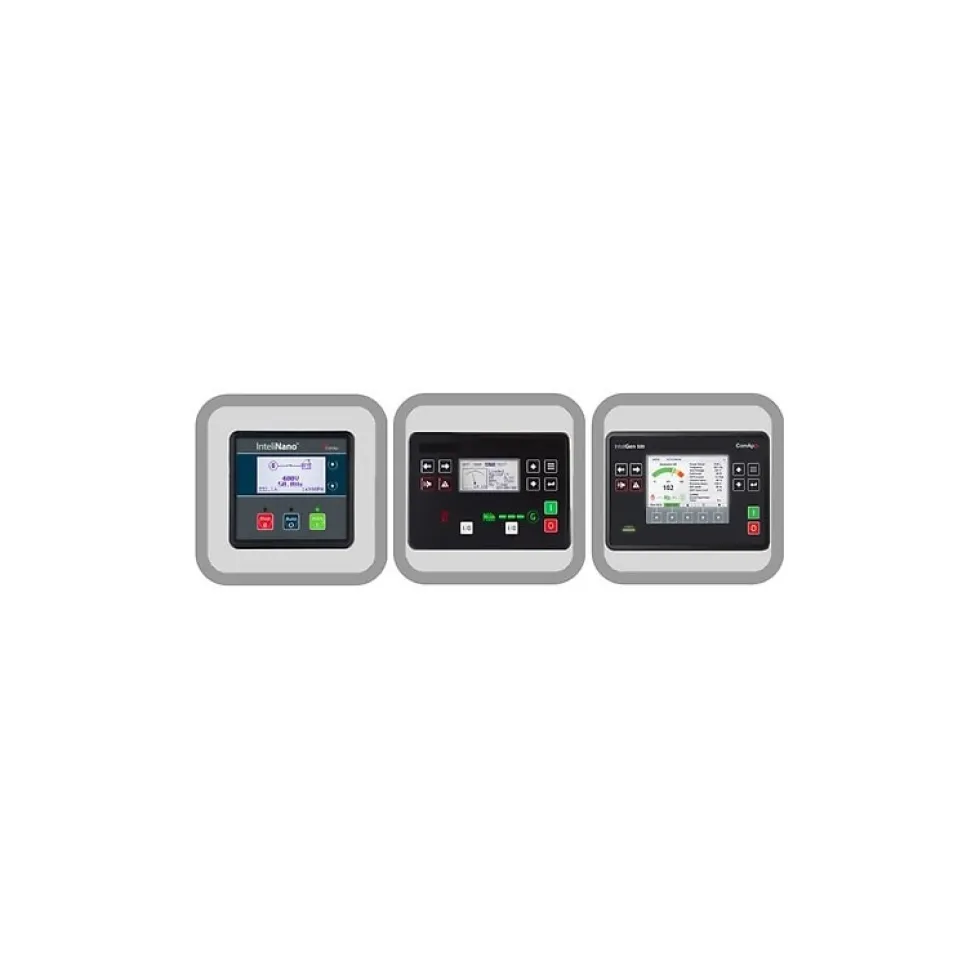

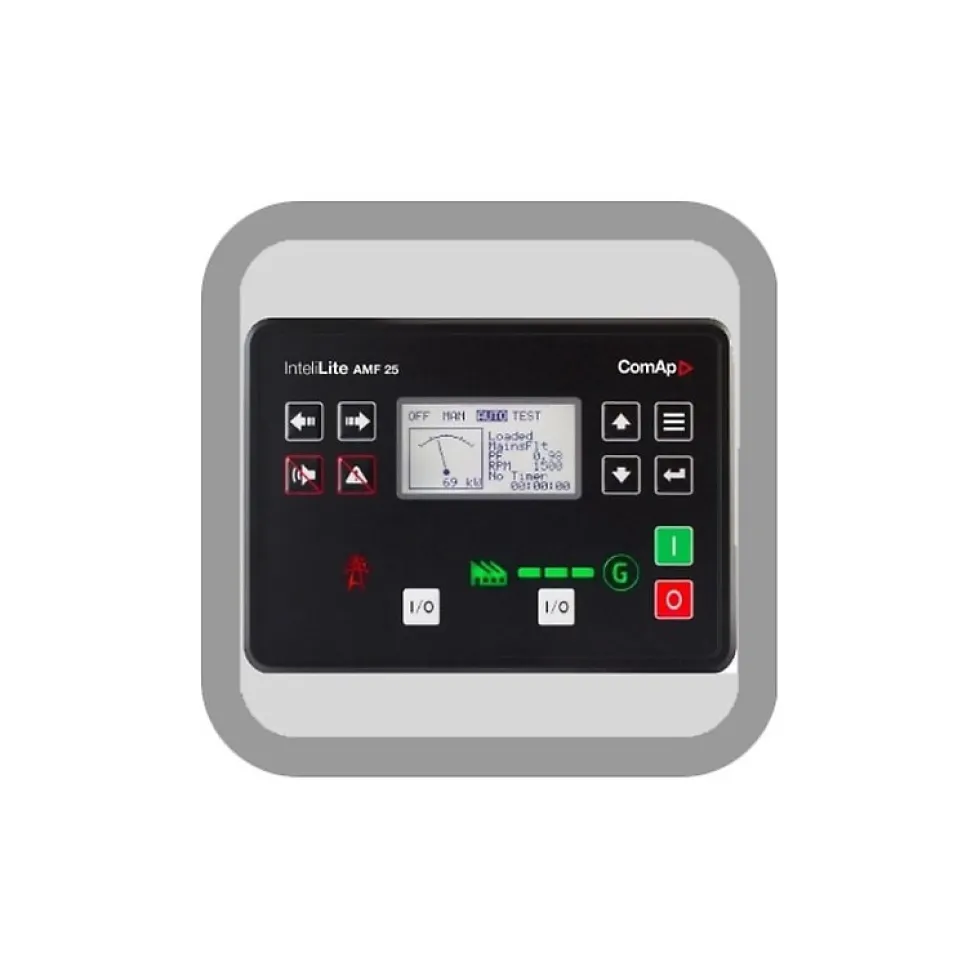

Automatisk kontrollpanel – ACP
Automatisk kontrollpanel (ACP) monterad på elverket komplett med digital övervakning och skydd av elverkets funktioner.

• Automatisk kontrollpanel
• Avkänning inkommande ström
• Uttagspanel med sockel för anslutning till LTS- panel

Reservkraftsomkopplare – LTS (Load Transfer Switch)
LTS-panelen styr strömtillförseln mellan elnätet och elverket vilket garanterar snabb strömtillförsel då strömavbrott uppstår. Det består av ett skåp som installeras utanför elverket. LTS:en styrs av signaler från kontrollpanelen (ACP) på elverket och reagerar på strömavbrott.

Specifikation

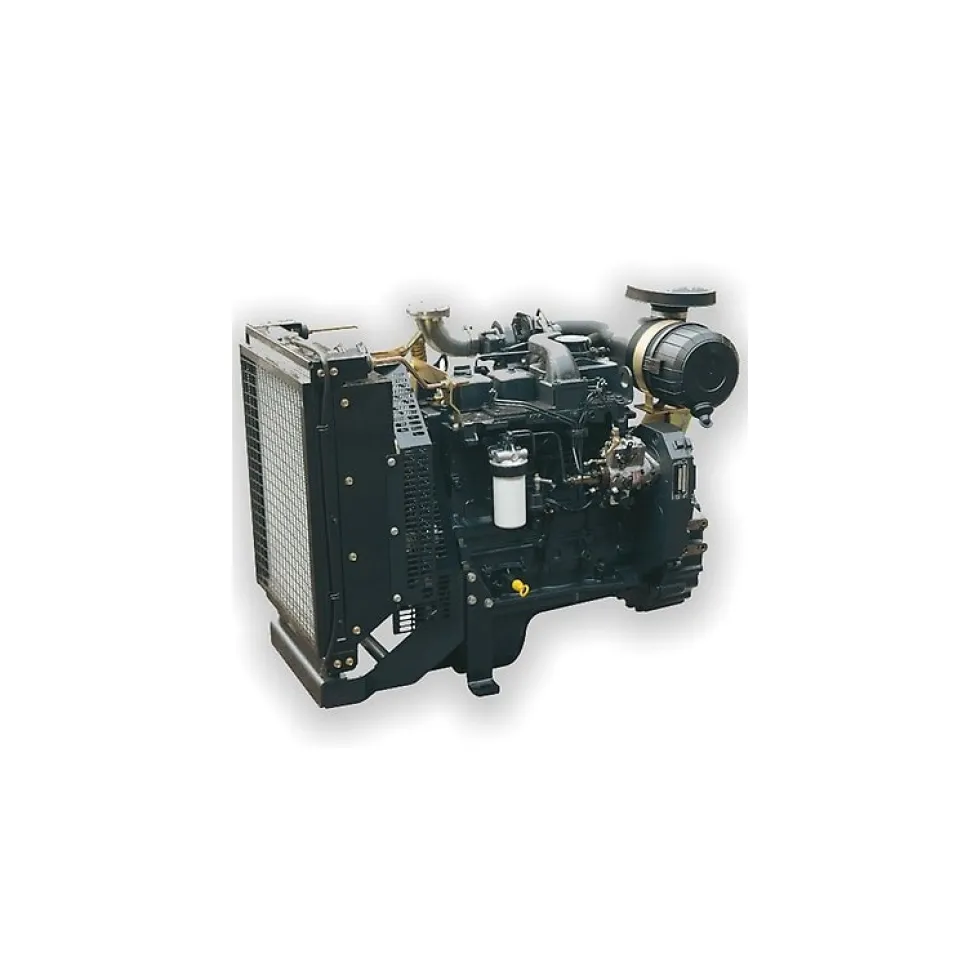

• Motorspecifikation
  • Motorfabrikat: FPT
  • Modell: NEF45SM3
  • Varvtal: 1500 rpm
  • Typ av kylning: Water
  • Avgasmiljöklass: Ej certifierad
  • Antal cylindrar och arrangemang: 4 i linje
  • Slagvolym: 4500 cm³
  • Typ av aspiration: Turboladdad
  • Varvtalsregulator: Mekanisk
  • Effekt, max (ESP): 82 kWm
  • Effekt, kontinuerlig (PRP): 74.6 kWm
  • Fläkt, effekt: 1.3 kWm
  • Fläkt, luftflöde: 132 m³/min
  • Oljekapacitet: 12.8 l
  • Smörjoljeförbrukning vid kontinuerlig drift (PRP), max: 0.1 % av bränsleförbrukning
  • Kylvätskekapacitet: 18.5 l
  • Bränsle: Diesel
  • Bränsleförbrukning vid 75% kontinuerlig belastning (PRP): 215.4 g/kWh
  • Typ av start: Elektrisk
  • Elektriskt styrsystem: 12 V
• Generatorspecifikation
  • Generatorfabrikat: Mecc Alte
  • Modell: ECP32-2L4 C
  • Typ av lindning: Standard
  • Lindningsanslutningstyp: Series Star Type
  • Frekvens: 50 Hz
  • Spänning: 400 V
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Effekt, max vid 27°C: 91 kVA
  • Effekt, kontinuerlig vid 40°C: 82.5 kVA
  • Verkningsgrad vid 100 % belastning: 90.0 %
  • Typ av generator: Borstlös
  • Antal poler: 4
  • Typ av spänningsregulator: DSR
  • Spänningsnoggrannhet: 1 %
  • Isolationsklass: H
  • Kapslingsklass: 23
  • Kylluftflöde: 0.26 m³/s
• Installationsdata
  • Kylluftflöde: 152 m³/min
  • Bränsleförbrukning vid 75% kontinuerlig drift (PRP): 14.25 l/h
  • Bränsleförbrukning vif 100% kontinuerlig drift (PRP): 19.25 l/h
• Bränsletank
  • Typ av bränsletank: 8PFT
  • Drifttid vid 75% kontinuerlig drift (PRP): 14.67 h
  • Bränsletankskapacitet: 209 l
  • Bränsletanksplacering: Inbyggd
• Elektrisk data
  • Batterispänning: 12 V
  • Generatorspänning: 400/230 V
  • Frekvens: 50 Hz
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Ström, max: 131 A
  • Ström nominell: 119 A
  • Säkring: 125 A
  • Längd: 2400 (L) mm
  • Bredd: 1040 (B) mm
  • Höjd: 1725 (H) mm
  • Vikt: 1284 kg
• Ljud- och bullernivå
  • Ljudeffektsnivå (LWA): 93 dB(A)
  • Ljudtrycksnivå vid 1 m: 76 dB(A)
  • Ljudtrycksnivå vid 7 m: 64 dB(A)
