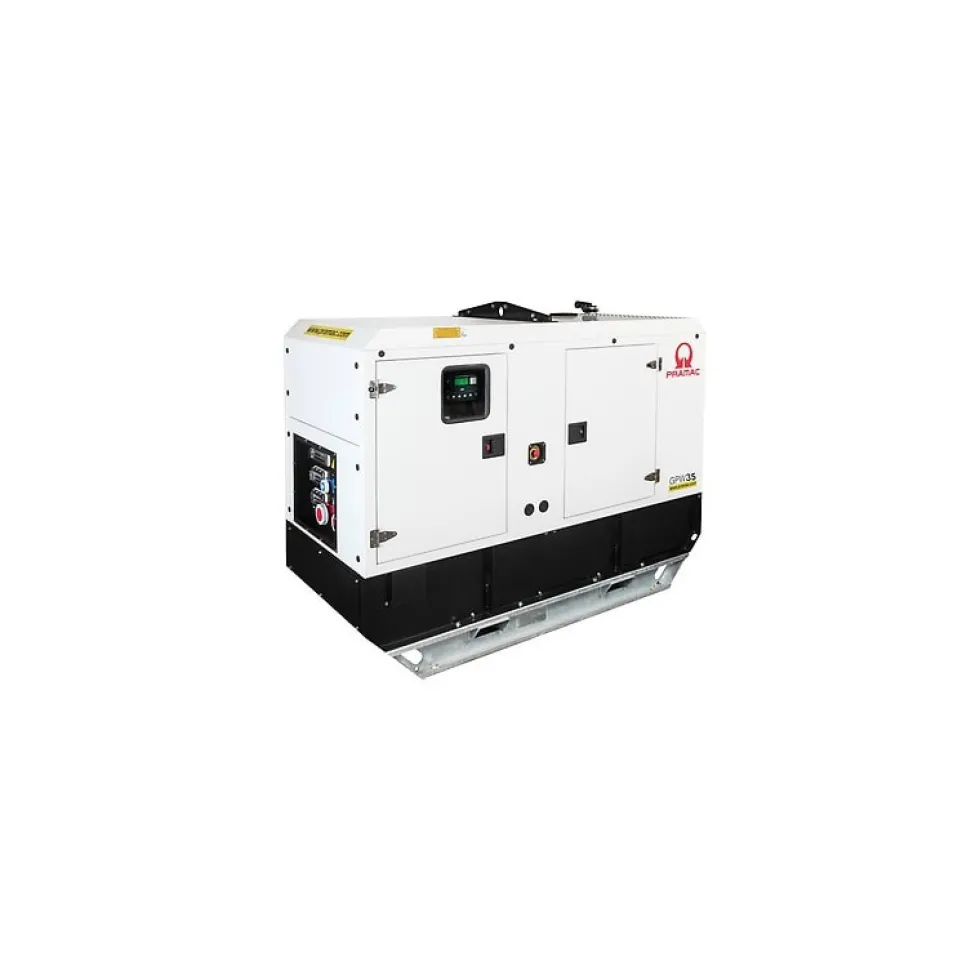

Pramac Elverk GPW35Y/FS5 MA ACP, SPB2, inbyggt/ljudisolerat, 3-fas, diesel

Ljudisolerat elverk som passar utmärkt för mobila arbetsplatser där man eftersöker funktioner så som enkel hantering, lätt förflyttning, snabb driftsättning samt enkel service. Elverket har G2 klass enligt ISO 8528-5:2013.

Elverket är försett med en driftsäker Yanmarmotor och generator från Leroy Somer med robust mekanisk konstruktion som möjliggör enkel åtkomst till anslutningar och rutinmässigt underhåll.

Nyckeldata

• Effekt, max (ESP): 39.1 kVA
• Effekt, max (ESP): 31.5 kW
• Effekt, kontinuerlig (PRP): 36.0 kVA
• Effekt, kontinuerlig (PRP): 28.8 kW
• Spänning: 400/230 V
• Frekvens: 50 Hz
• Effektfaktor: 0.8 cos ϕ
• Faser: 3
• Bränsle: Diesel

Utförande och konstruktion

• Väderbeständig kapsling av galvaniserad plåt avsedd att skydda elverket från korrosion och väder
• Ljudisolerat utförande med högkvalitativt isolerande material och ljuddämpare möjliggör den låga ljudnivån
• Stora sidodörrar bidrar till att enkelt få åtkomst vid service och underhåll
• Dörrarna är utrustade med låsbara handtag
• Ramen till elverket är tillverkad av svetsad stålprofil

Generatorn och motorn är monterad på rejält tilltagna motorfästen för att minimera vibrationerna

• Elverket är utrustad med lyftögla för enkel hantering med kran
• Rörliga och roterande delar är skyddade mot oavsiktlig kontakt
• Det finns en jordningspunkt på elverket där alla metalldelar kan jordas
• Elverket står monterat på robusta medar för enkel hantering med lyftgafflar

Automatisk kontrollpanel – ACP
Automatisk kontrollpanel (ACP) monterad på elverket komplett med digital övervakning och skydd av elverkets funktioner.

• Automatisk kontrollpanel
• Avkänning inkommande ström
• Övervakning av drift och parametrar
• Detaljerad händelselogg med tid och datum

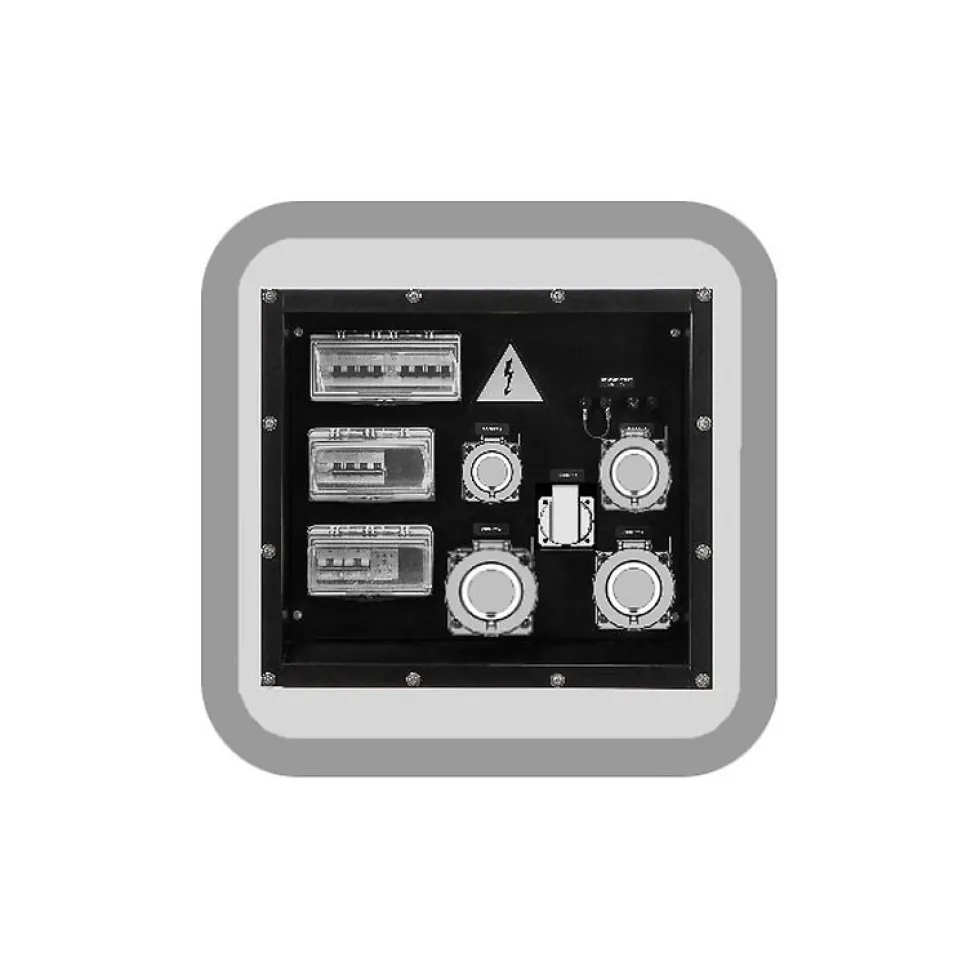

Uttagspanel
Uttagspanel med jordfelsbrytare TYP A för trefasuttagen. Varje trefasuttag har egen säkring. Varje enfasuttag är försett med jordfelsbrytare samt överspänningsskydd (RCBO).

• Intag: 1 st 230 V 16A för extern strömförsörjning
• Uttag: 1 st 400V CEE 63A 3P+N+T IP67, 1 st 400V CEE 32A 3P+N+T IP67, 1 st 400V CEE 16A 3P+N+T IP67, 1 st 230V CEE 16A 2P+T IP67, 1 st 230V 16A Schuko IP68

Specifikation

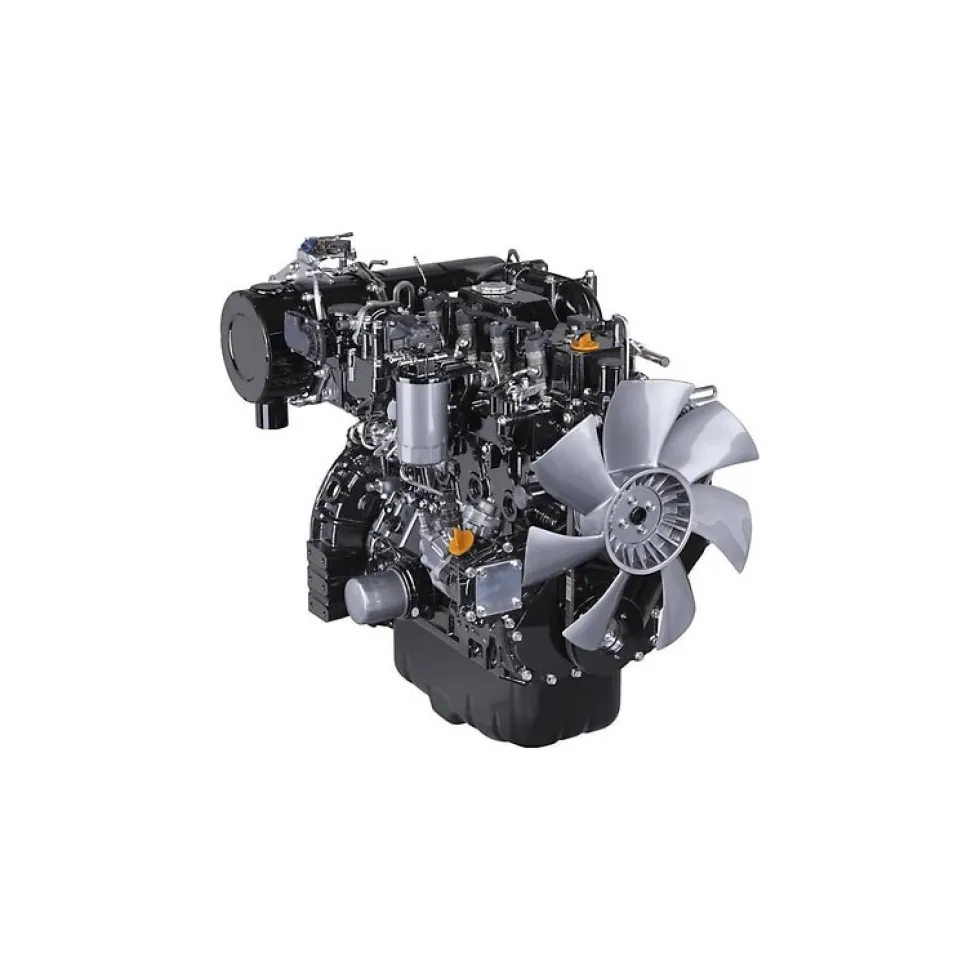

• Motorspecifikation
  • Motorfabrikat: Yanmar
  • Modell: 4TNV98C-IPGE
  • Varvtal: 1500 rpm
  • Typ av kylning: Vatten
  • Avgasmiljöklass: 5
  • Antal cylindrar och arrangemang: 4 i linje
  • Slagvolym: 3319 cm³
  • Typ av aspiration: Naturlig
  • Varvtalsregulator: Mekanisk
  • Effekt, max (ESP): 35.7 kWm
  • Effekt, kontinuerlig (PRP): 32.6 kWm
  • Fläkt, effekt: 0.5 kWm
  • Fläkt, luftflöde: 30 m³/min
  • Oljekapacitet: 10.5 l
  • Kylvätskekapacitet: 4.5 l
  • Bränsle: Diesel
  • Bränsleförbrukning vid 75% kontinuerlig belastning (PRP): 214 g/kWh
  • Typ av start: Elektrisk
  • Elektriskt styrsystem: 12 V

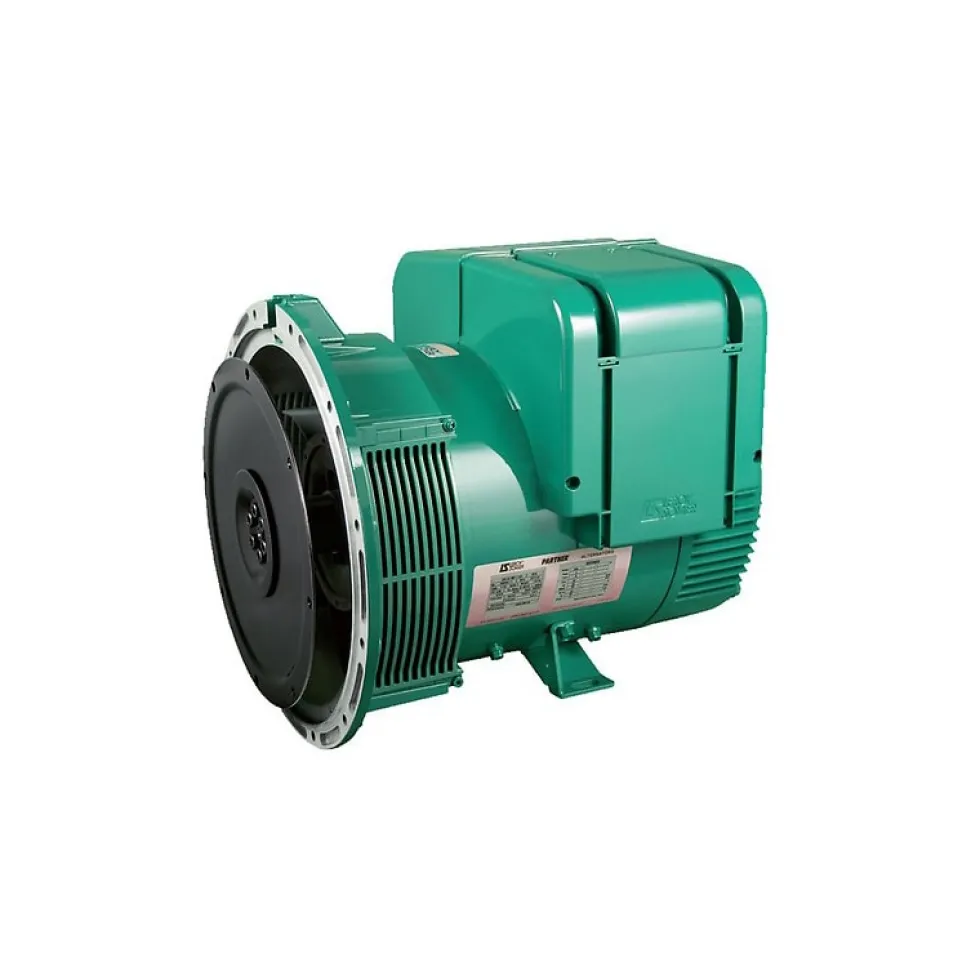

• Generatorspecifikation
  • Generatorfabrikat: Leroy Somer
  • Modell: LSA 42.3 S5
  • Typ av lindning: Standard
  • Lindningsanlsutningstyp: Series Star
  • Frekvens: 50 Hz
  • Spänning: 400 V
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Effekt, max vid 27°C: 45 kVA
  • Effekt, kontinuerlig vid 40°C: 40 kVA
  • Verkningsgrad vid 100 % belastning: 89.6 %
  • Typ av generator: Borstlös
  • Antal poler: 4
  • Spänningsnoggrannhet: 0.5 %
  • Isolationsklass: H
  • Kapslingsklass: 23
• Installationsdata
  • Kylluftflöde: 38 m³/min
  • Avgasflöde vid kontinuerlig drift (PRP): 5.2 m³/min
  • Avgastemperatur: 500 °C
  • Bränsleförbrukning vid 75% kontinuerlig drift (PRP): 6.20 l/h
  • Bränsleförbrukning vif 100% kontinuerlig drift (PRP): 8.70 l/h
• Bränsletank
  • Typ av bränsletank: 8PFT
  • Drifttid vid 75% kontinuerlig drift (PRP): 12.90 h
  • Bränsletankskapacitet: 80 l
  • Bränsletanksplacering: Inbygd
• Elektrisk data
  • Batterispänning: 12 V
  • Generatorspänning: 400/230 V
  • Frekvens: 50 Hz
  • Faser: 3
  • Effektfaktor: 0.8 cos ϕ
  • Ström, max: 57 A
  • Ström nominell: 52 A
  • Säkring: 50 A
• Dimensioner och vikt
  • Längd: 2200 (L) mm
  • Bredd: 1020 (B) mm
  • Höjd: 1423 (H) mm
  • Vikt: 883 kg
• Ljud- och bullernivå
  • Ljudeffektsnivå (LWA): 90 dB(A)
  • Ljudtrycksnivå vid 1 m: 73 dB(A)
  • Ljudtrycksnivå vid 7 m: 61 dB(A)
