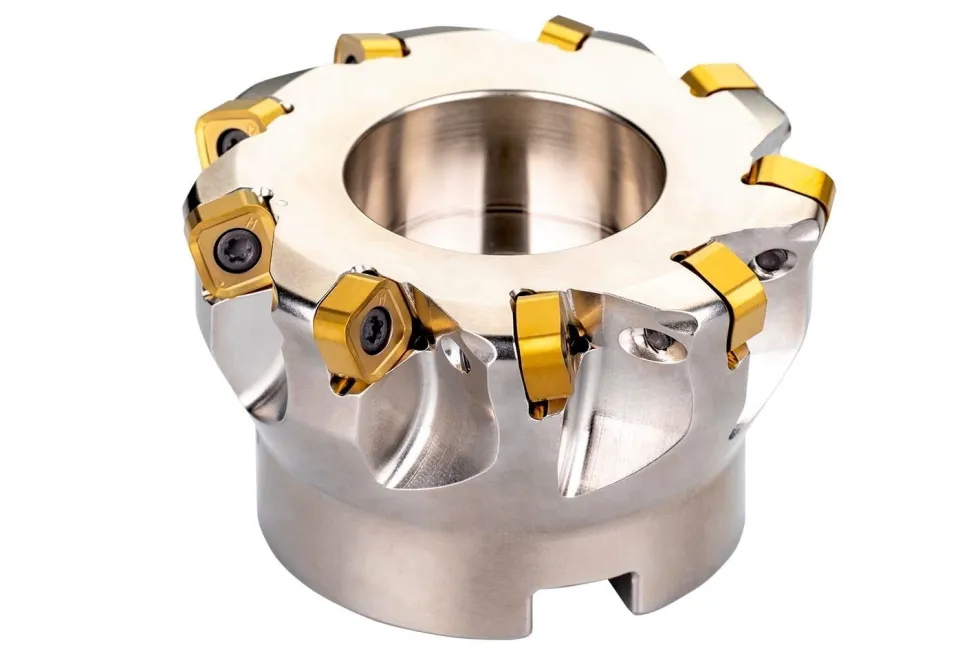

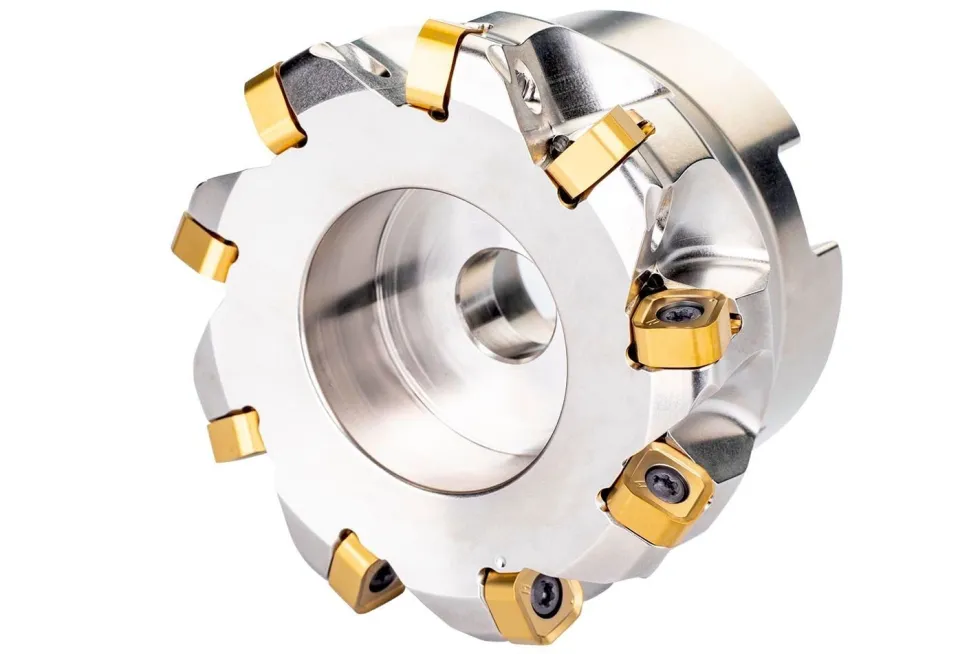

Pramet Högmatningsfräs 80A09R-SMOSN11-C för vändskär

Högmatningsfräs för vändskär.

Högmatningsfräs med dubbelt negativ geometri som använder 9 av SNGX 1104.. dubbelsidigt vändskär, diameter 80mm med 18° angreppsvinkel och 27mm fäste enligt DIN 8030-C, 50mm längd, genomgånde kylkanal och differentialdelade skär för planfräsning, kopierfräsning, rampning, spiralfräsning, dykfräsning och progressiv dykfräsning med ett maximalt ingreppsdjup av 1.7mm.

Används i första hand på

• P – Stål och gjutstål stål med ≤ 10% legeringsämnen och hårdhet < 45 HRC
• M – Rostfritt stål (korrosionsbeständigt stål med ≥ 11% krominnehåll
• K – Gjutjärn
• S – Varmhållfasta legeringar (superlegeringar)
• H – Härdade material (metaller med hårdhet över 45 HRC)

Specifikation

• Skaft: Dornfräs DIN 8030 A
• Skärriktning: Höger
• Inspänningskod (MTP): S – Skruvspänning
• Kylning (CSP): 1
• Verktygsdesign: SSN11
• Vändskärstyp: SNGX 1104..

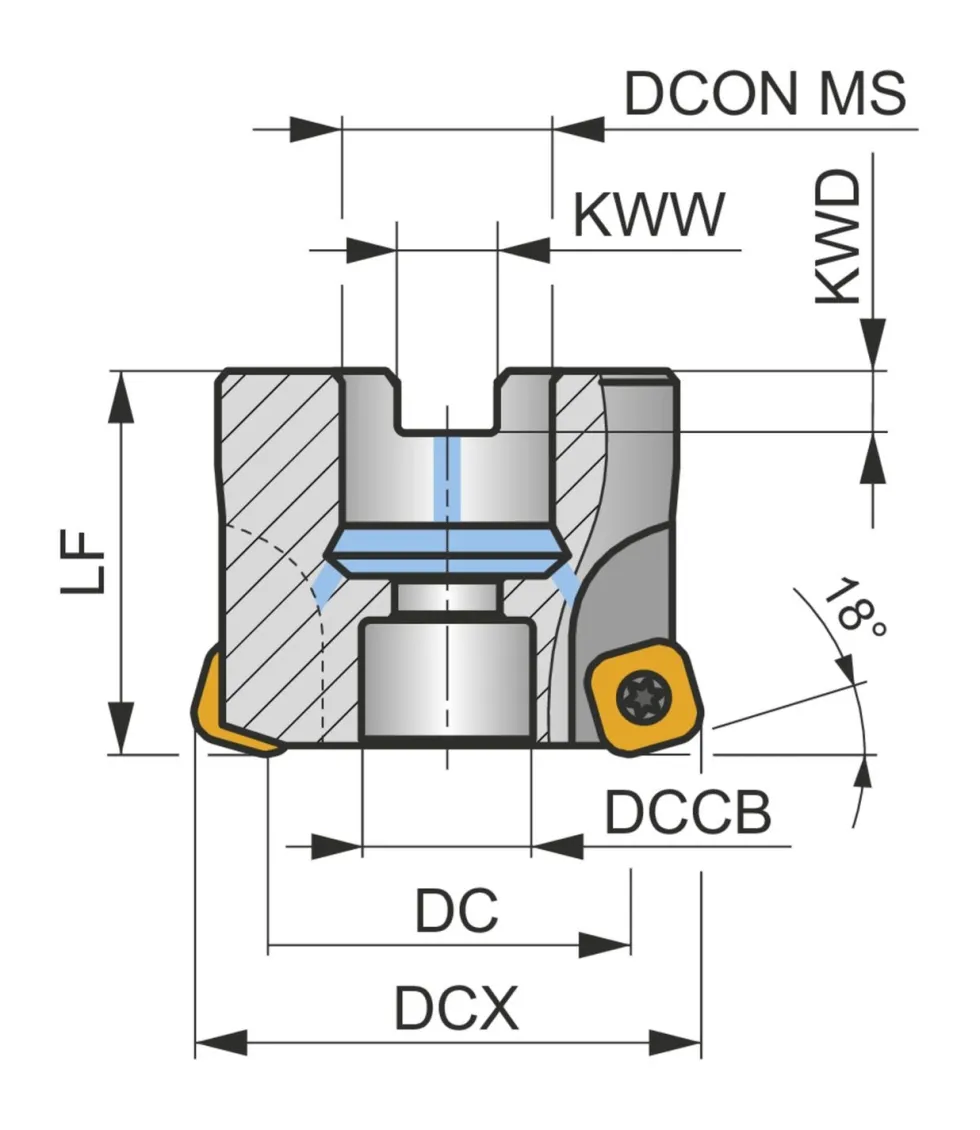

• Skärdiameter – millimeter (DC): 66.1
• Maximal skärdiameter – millimeter (DCX): 80
• Kopplingsdiameter – millimeter (DCON MS): 27
• Verktygets skäreggsvinkel (KAPR): 18
• Funktionell längd – millimeter (LF): 50
• Försänkardiameter – millimeter (DCCB): 38.1
• Kilspårsdjup – millimeter (KWD): 7
• Kilspårsbredd – millimeter (KWW): 12.4
• Antal perifera skäreggar i ingrepp (ZEFP): 9
• Antal vändskär (NOI): 9

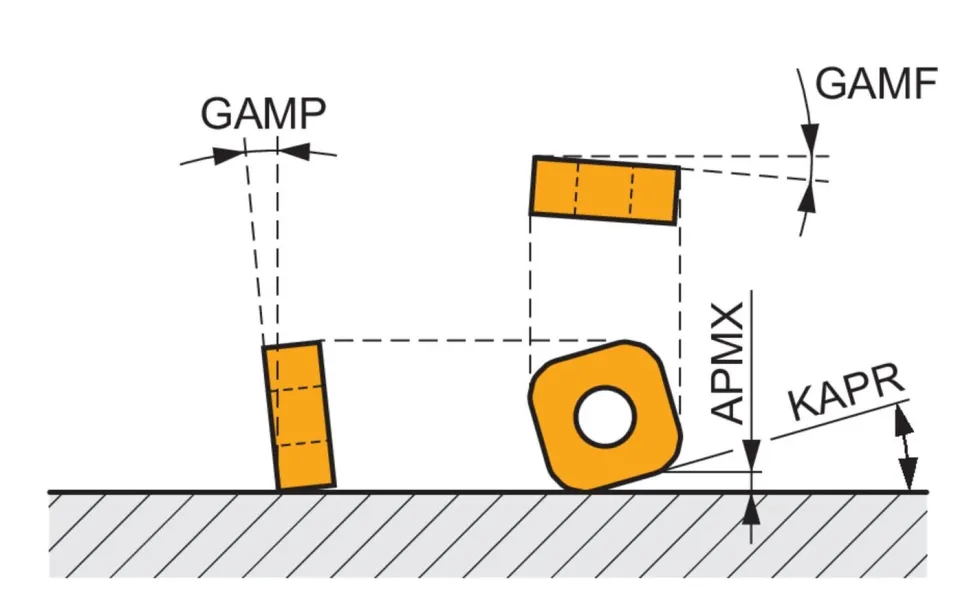

• Axiel spånvinkel (GAMP): -10
• Radiell spånvinkel (GAMF): -10
• Differentialdelade skär (CPDF): 1
• Max. rotationshastighet (RPMX): 11100
