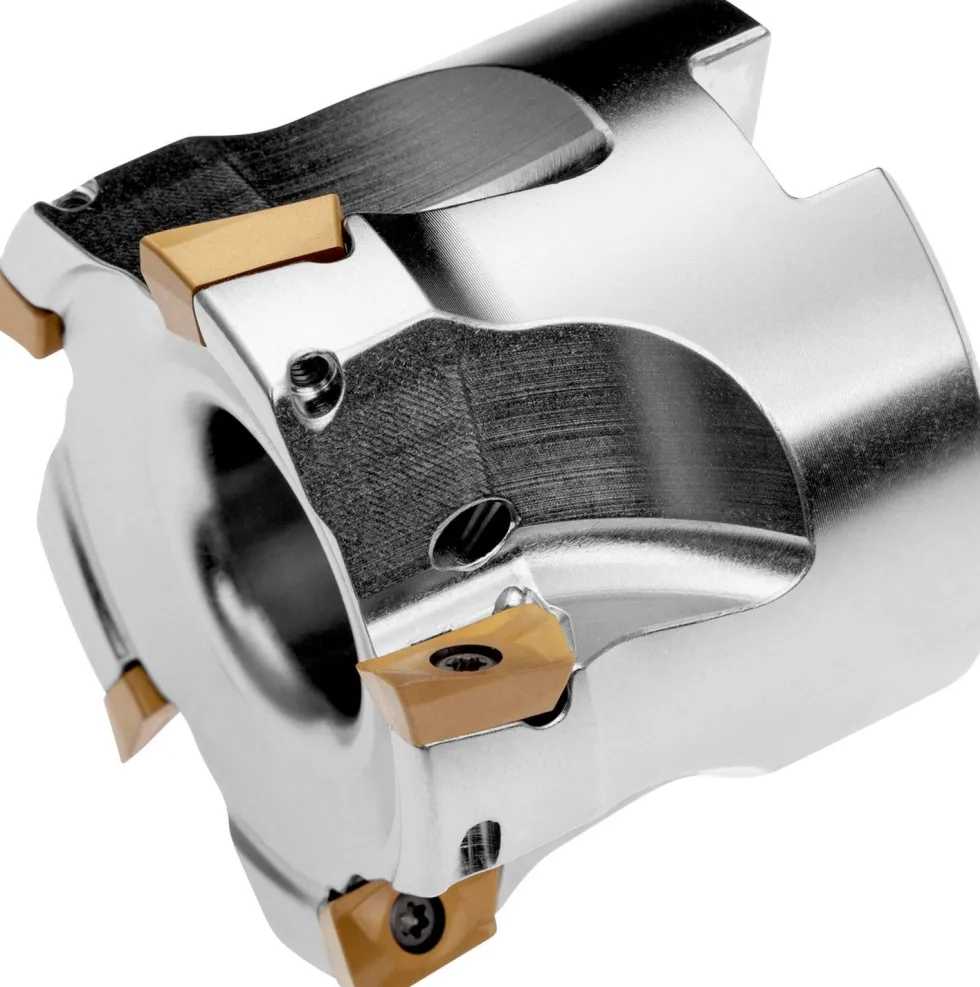

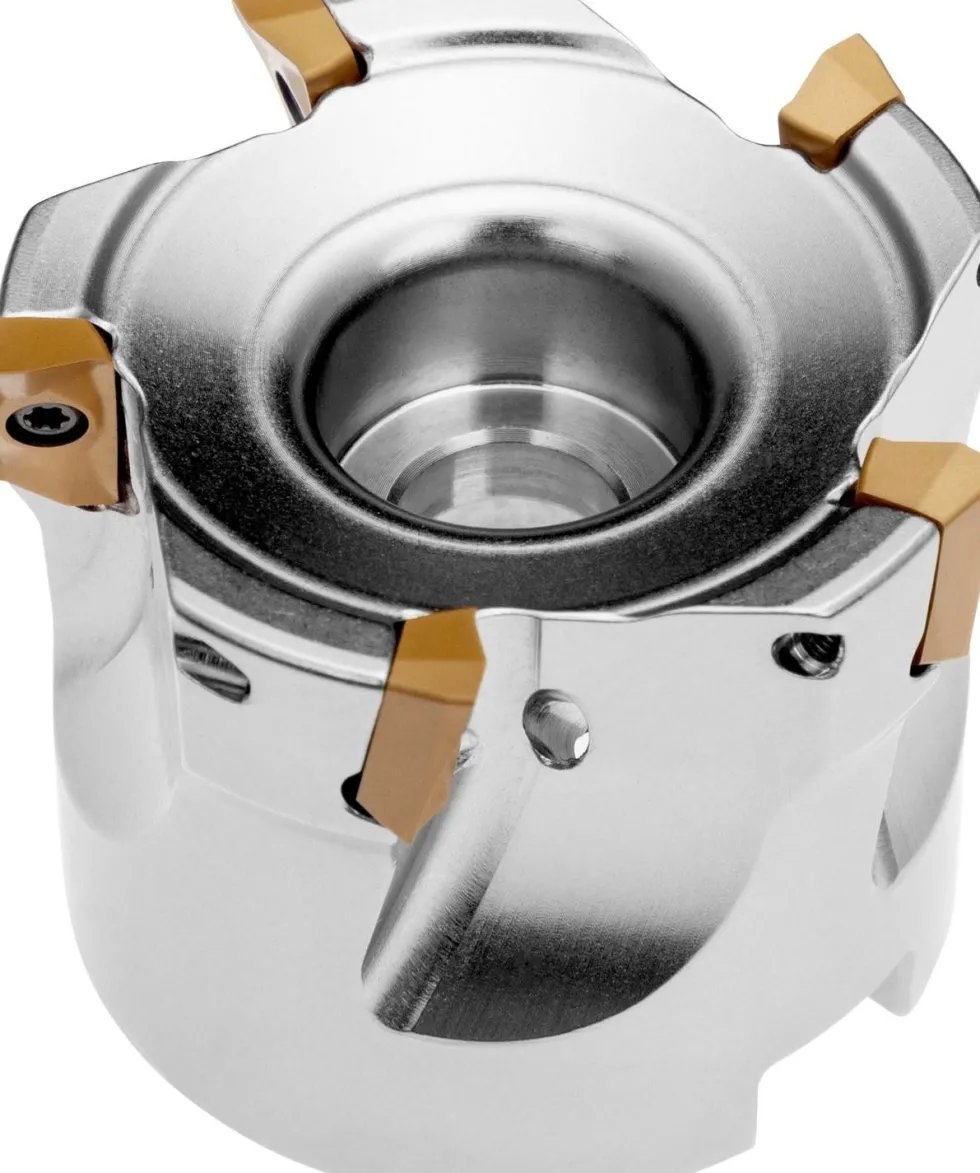

Pramet Hörnfräs 80A10R-S90AD11E-C för vändskär

Vändskärsfräs för hörnfräsning.

Hörnfräs med positiv/negativ geometri som använder 10 av ADMX 11T3.. eller ADEX 11T3.. ensidigt vändskär, diameter 80mm med 90° angreppsvinkel och 27mm fäste enligt DIN 8030-A, 50mm längd, genomgånde kylkanal och differentialdelade skär för kopierfräsning, grund hörnfräsning, grund spårfräsning, rampning, spiralfräsning, dykfräsning och progressiv dykfräsning med ett maximalt ingreppsdjup av 9.0mm.

Används i första hand på

• P – Stål och gjutstål stål med ≤ 10% legeringsämnen och hårdhet < 45 HRC
• M – Rostfritt stål (korrosionsbeständigt stål med ≥ 11% krominnehåll
• K – Gjutjärn
• N – Icke-järnmetaller
• S – Varmhållfasta legeringar (superlegeringar)

Möjlig att använda på

• H – Härdade material (metaller med hårdhet över 45 HRC)

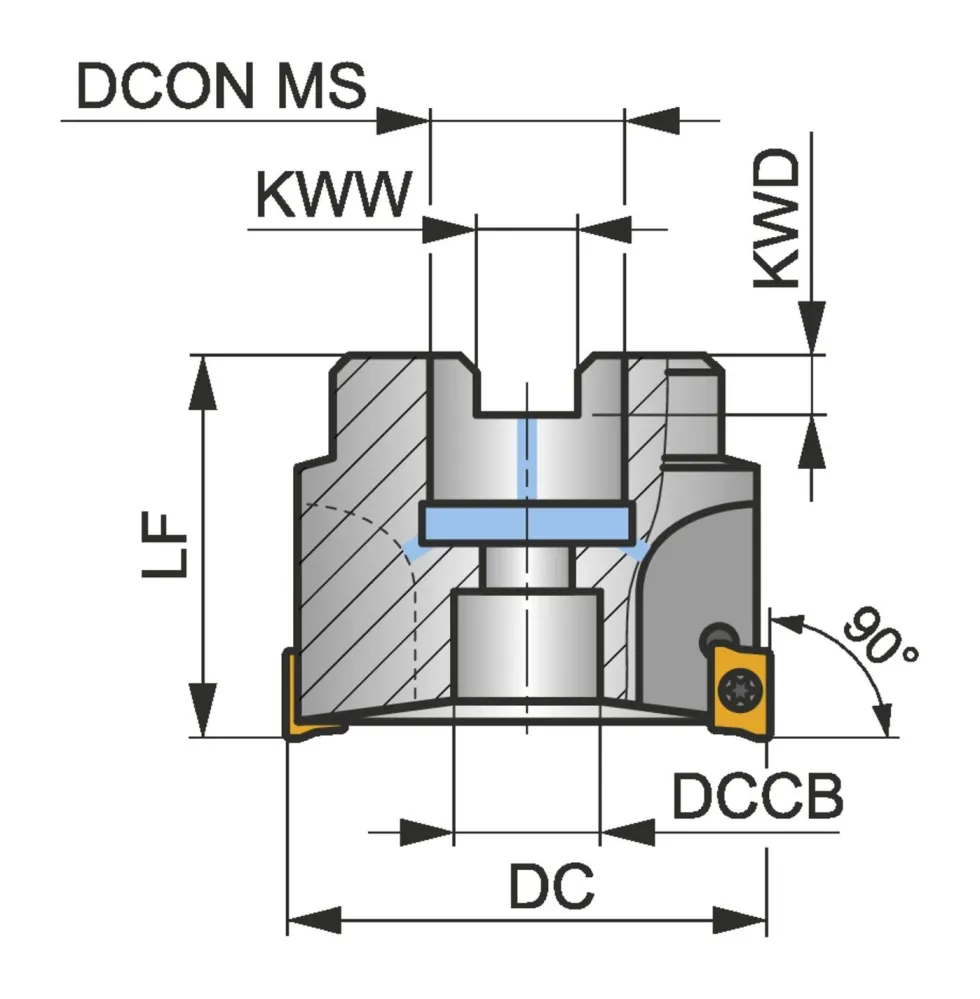

Specifikation

• Skaft: Dornfräs DIN 8030 A
• Skärriktning: Höger
• Inspänningskod (MTP): S – Skruvspänning
• Kylning (CSP): 1
• Verktygsdesign: SAD11E
• Vändskärstyp: ADEX 11T3.., ADMX 11T3..
• Skärdiameter – millimeter (DC): 80
• Kopplingsdiameter – millimeter (DCON MS): 27
• Storlek Spindelkon (CZC MS): –
• Funktionell längd – millimeter (LF): 50
• Försänkardiameter – millimeter (DCCB): 38
• Kilspårsdjup – millimeter (KWD): 7
• Kilspårsbredd – millimeter (KWW): 12.4
• Antal perifera skäreggar i ingrepp (ZEFP): 10
• Antal vändskär (NOI): 10

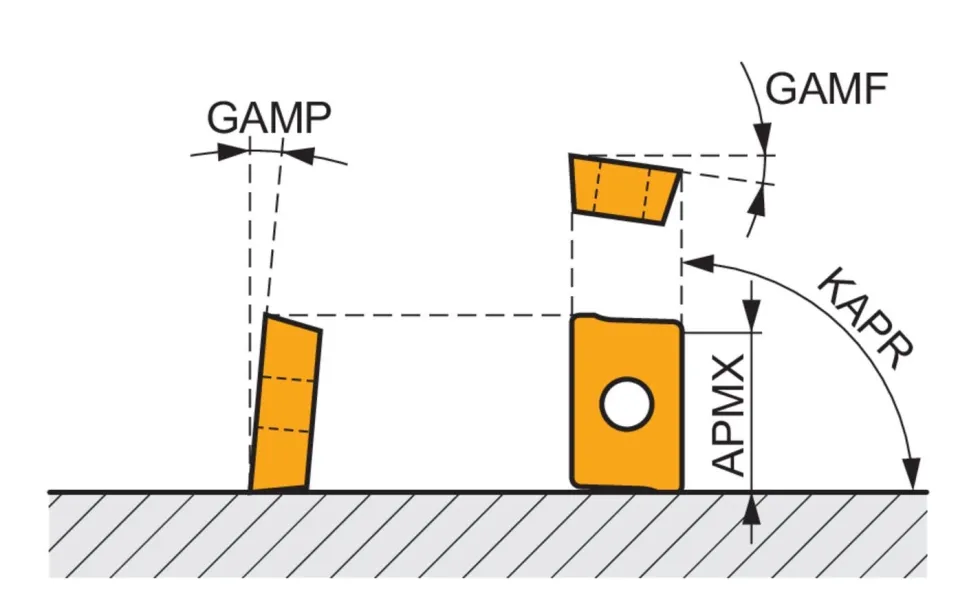

• Axiel spånvinkel (GAMP): 12
• Radiell spånvinkel (GAMF): -6
• Differentialdelade skär (CPDF): 1
• Max. rotationshastighet (RPMX): 13500
