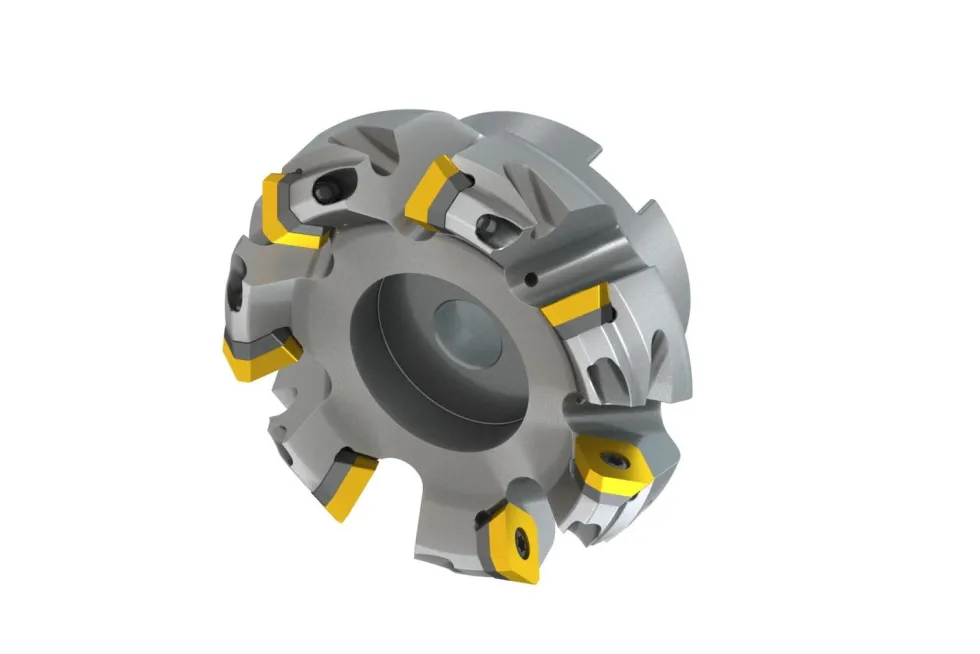

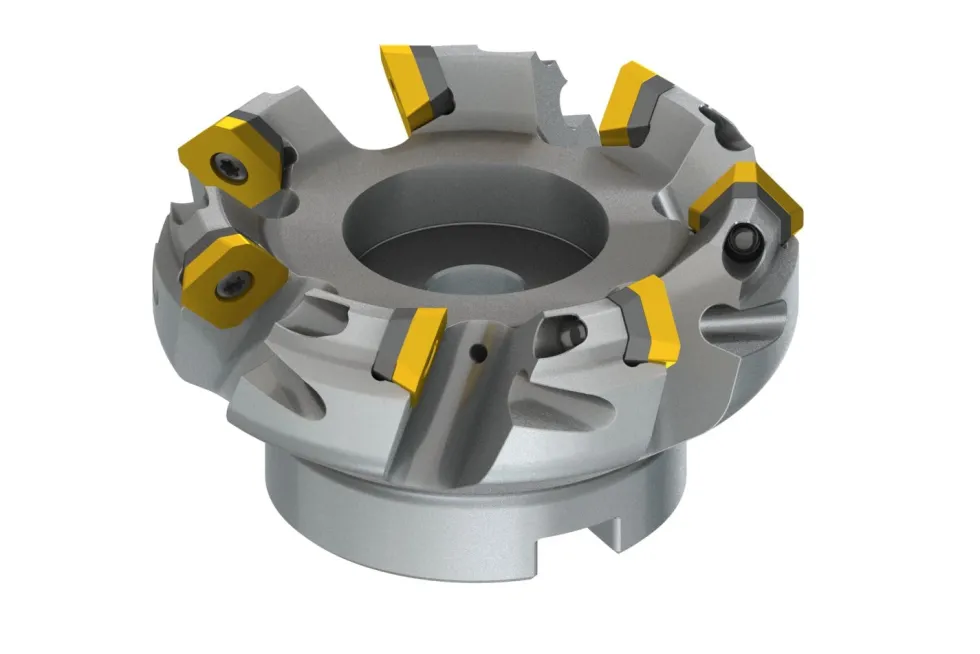

Pramet Planfräs 80A07R-S45SD13F-C för vändskär

VER SD13 45° planfräs (vändskär) med positiv design och invändig kylning.

Planfräs med positiv/negativ geometri som använder 7 av SDET 13T3.., SDMT 13T3.. eller XDET 13T3.. ensidigt vändskär, diameter 80mm till max 93.4mm med 45° angreppsvinkel och 27mm fäste enligt DIN 8030-A, 50mm skärlängd, genomgånde kylkanal och differentialdelade skär för planfräsning och fasfräsning med ett maximalt ingreppsdjup av 6.4mm.

Används i första hand på

• P – Stål och gjutstål stål med ≤ 10% legeringsämnen och hårdhet < 45 HRC
• M – Rostfritt stål (korrosionsbeständigt stål med ≥ 11% krominnehåll
• K – Gjutjärn
• N – Icke-järnmetaller
• S – Varmhållfasta legeringar (superlegeringar)
• H – Härdade material (metaller med hårdhet över 45 HRC)

Specifikation

• Skaft: Dornfräs DIN 8030 A
• Inspänningskod (MTP): S – Skruvspänning
• Kylning (CSP): 1
• Verktygsdesign: SSD13F
• Vändskärstyp: SDET 13T3.., SDMT 13T3.., XDET 13T3..

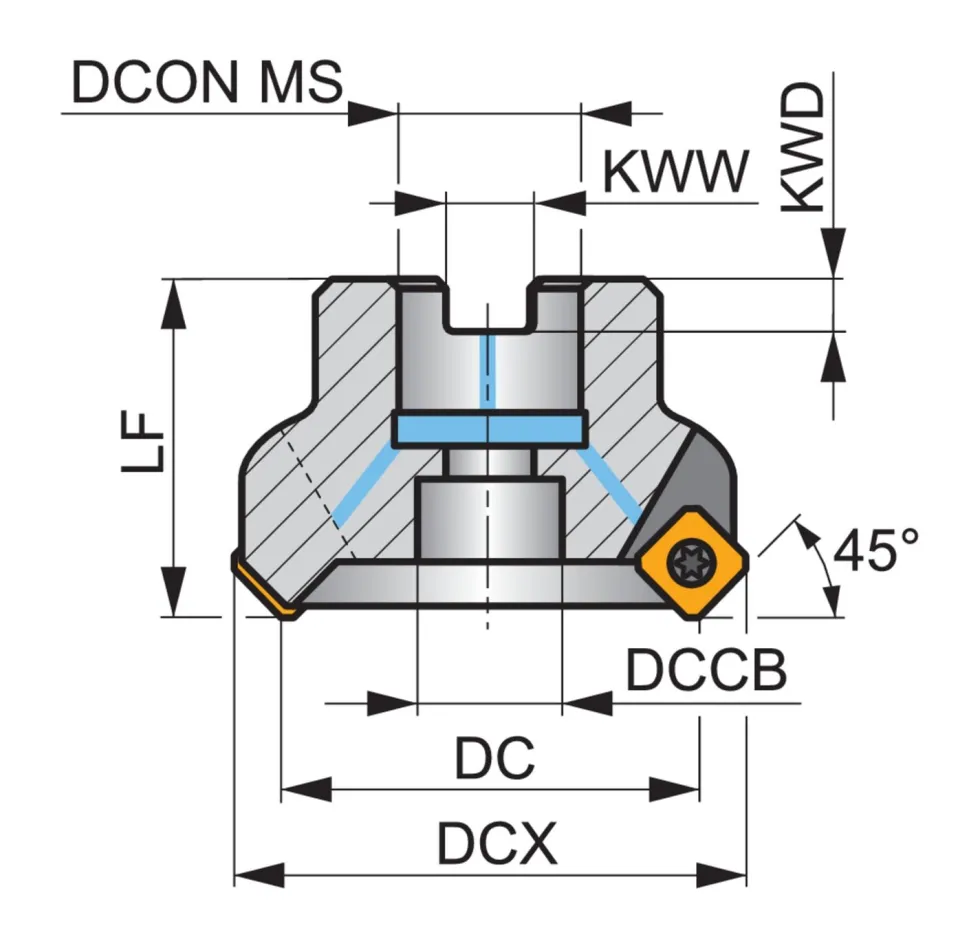

• Skärdiameter – millimeter (DC): 80
• Maximal skärdiameter – millimeter (DCX): 93.4
• Kopplingsdiameter – millimeter (DCON MS): 27

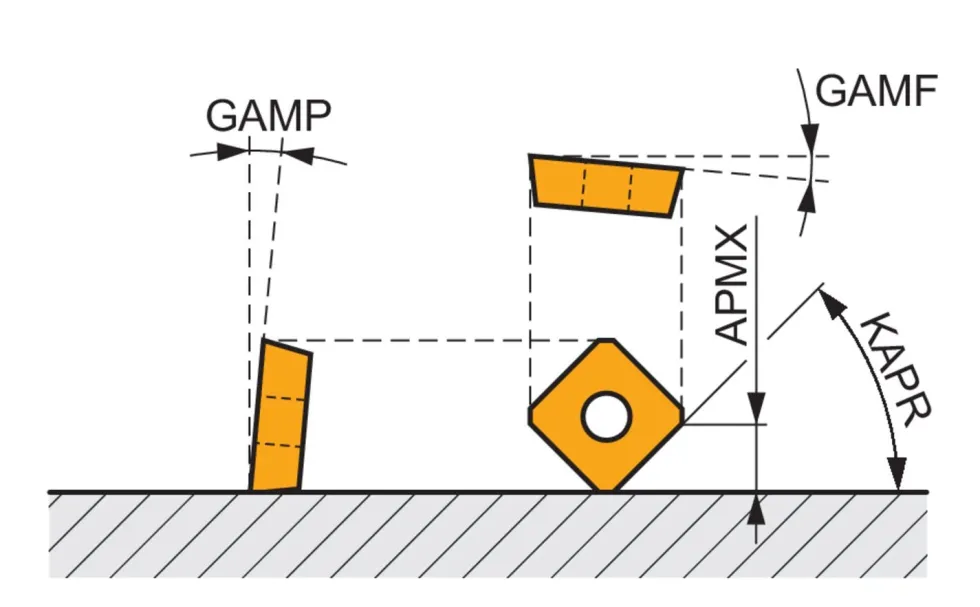

• Verktygets skäreggsvinkel (KAPR): 45
• Funktionell längd – millimeter (LF): 50
• Försänkardiameter – millimeter (DCCB): 22
• Kilspårsdjup – millimeter (KWD): 7
• Kilspårsbredd – millimeter (KWW): 12.4
• Antal perifera skäreggar i ingrepp (ZEFP): 7
• Axiel spånvinkel (GAMP): 15
• Radiell spånvinkel (GAMF): -7
• Differentialdelade skär (CPDF): 1
• Max. rotationshastighet (RPMX): 10200
