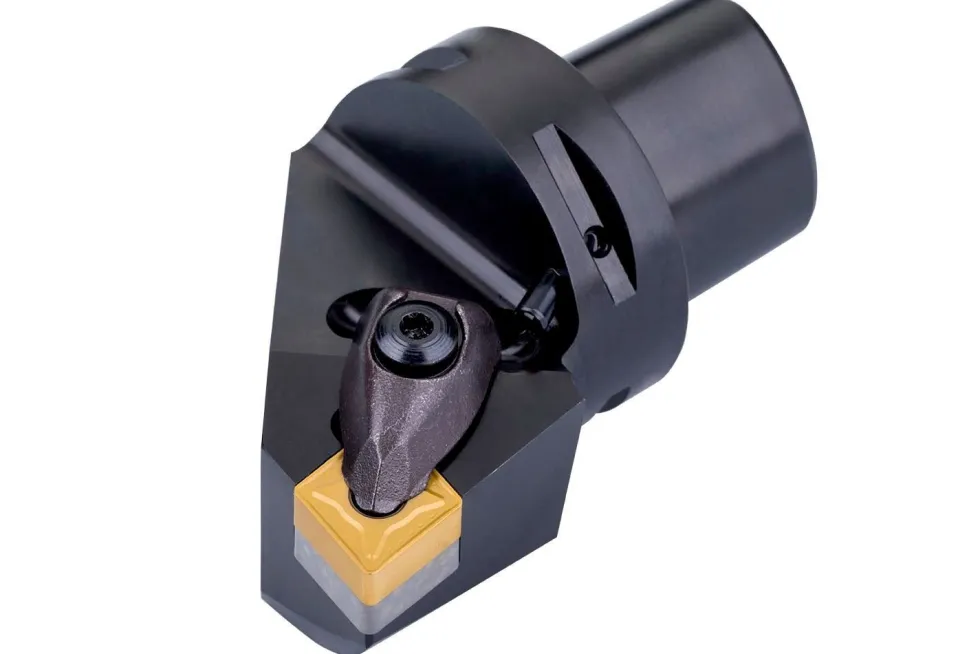

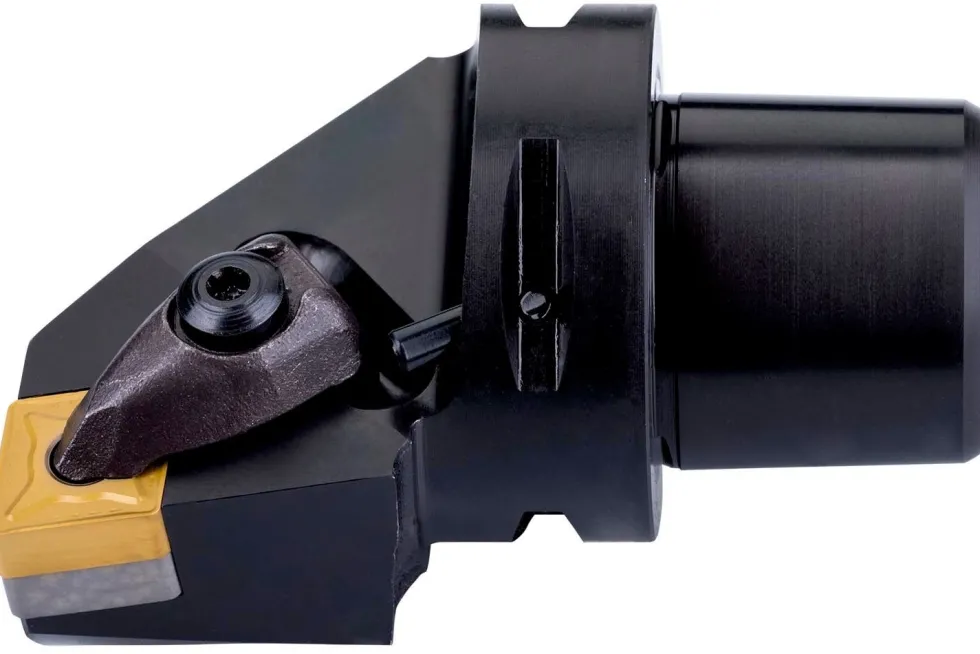

Pramet Svarvhållare ISO D C5-DCLNR-35060-16 med polygoninspänning

Svarvhållare med polygoninspänning ISO D – utvändig.

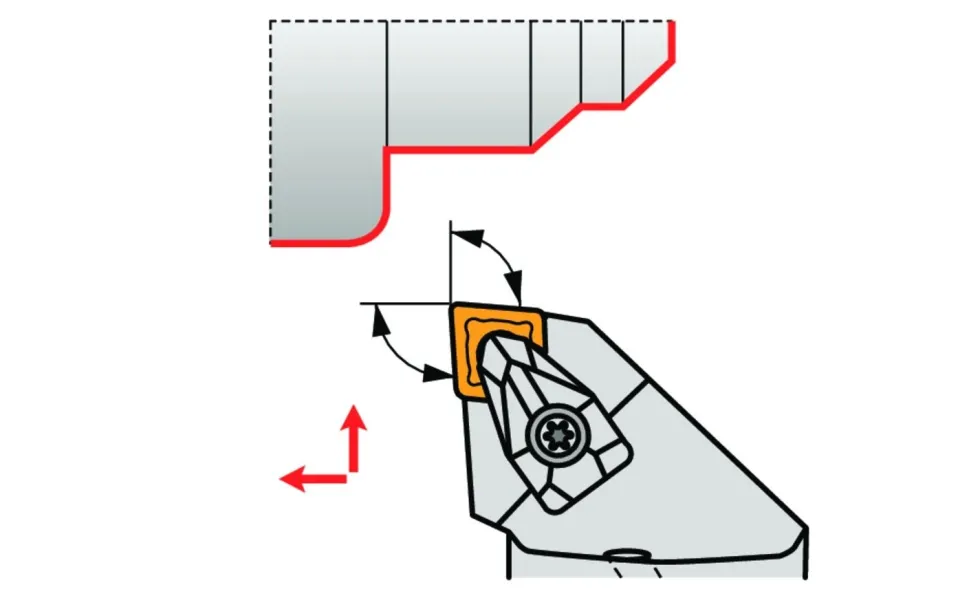

Svarvhållare med dubbel inspänning för att hålla ett 80° romb negativt vändskär med en inskriven diameter 15.575mm, 6.35mm tjock (ISO-beteckning CN.. 1606.. ), höger 95° sidskär, förskjutet skaft enligt ISO 26623 (Polygon Skaftkoppling) storlek C5, with 35mm bredd och 60mm utstickslängd för konsvarvning, ändsvarvning med eller utan skuldra och ändsvarvning med eller utan skuldra

Specifikation

• Fräsriktning: Höger
• Inspänningskod (MTP): System D
• Kylning (CSP): 1
• Vändskärstyp: CN.. 1606..

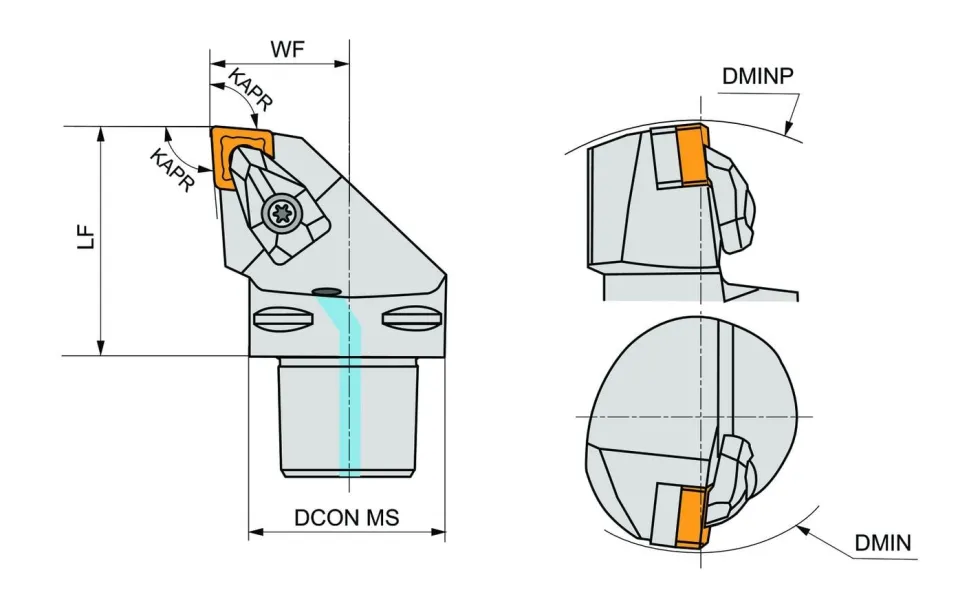

• Kopplingsdiameter – millimeter (DCON MS): 50
• Verktygets skäreggsvinkel (KAPR): 95
• Funktionell längd – millimeter (LF): 60
• Lutningsvinkel (LAMS): -6
• Funktionell bredd – millimeter (WF): 35
• Ortogonal spånvinkel (GAMO): -6
• Minsta håldiameter (vinkelrätt) – milímetro (DMINP): 165
• Minsta håldiameter – millimeter (DMIN): 125
